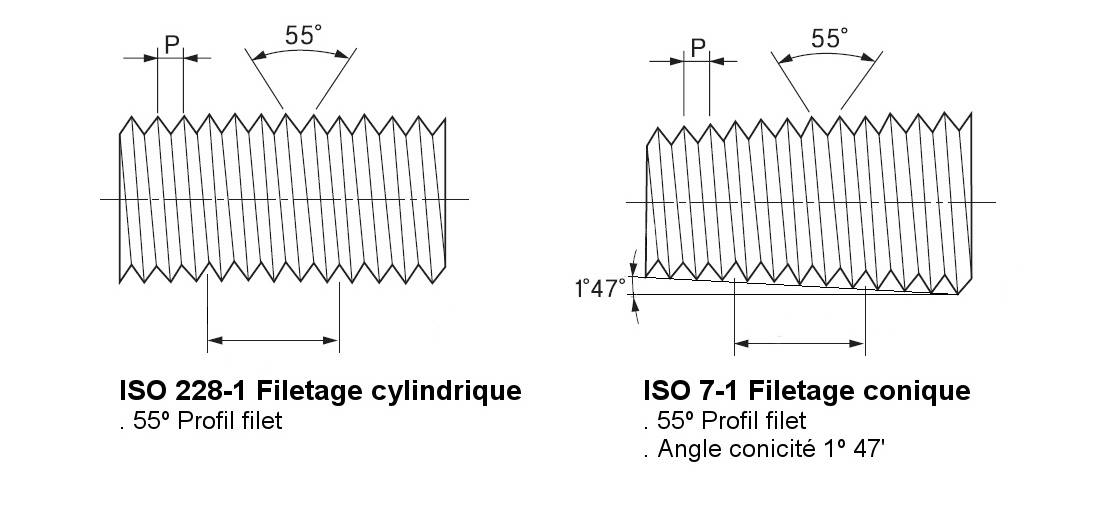

Filet conique ou cylindrique
On distingue les filetages cylindriques et les filetages coniques. Dans un filet cylindrique, les flancs sont droits et parallèles à l'axe, tandis que dans un filet conique, les flancs sont courbés et inclinés. Le type de filetage utilisé dépend de l'objectif et de l'application spécifiques, chacun ayant ses avantages et ses inconvénients en termes de résistance, de capacité d'étanchéité et de facilité d'assemblage.
Types de filets standard :
Il existe plusieurs types de filetages utilisés dans les raccords, qui sont choisis en fonction du système de tuyauterie, du type de fluide et des besoins spécifiques de l'application. Les types de filetages les plus courants sont les suivants :
Filets BSP, BSPP ou G
(British Standard Parallel Pipe) - Filetage parallèle cylindrique Whitworth

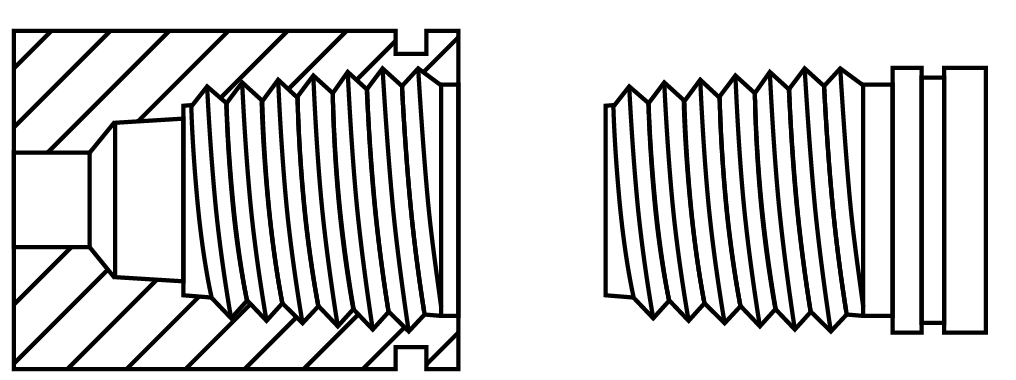

Filetage BSPT ou R/Rc
Filetage Whitworth conique à joint sec rendant superflu l'utilisation d'un matériau d'étanchéité

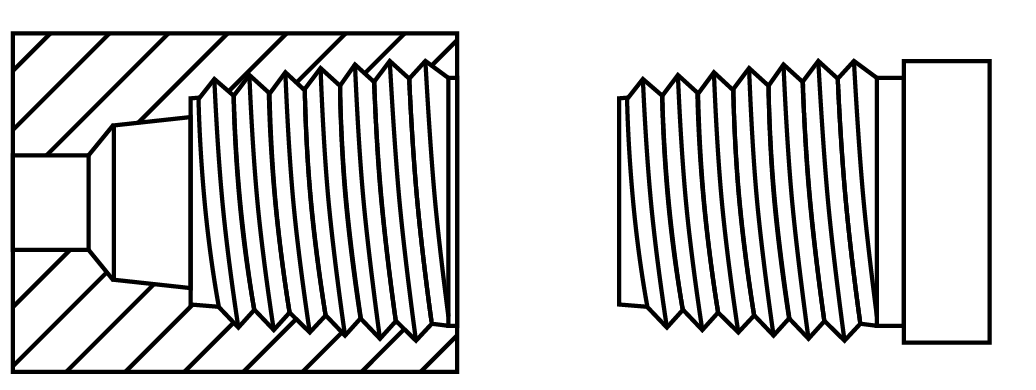

Filets NPT
(National Pipe Thread) - Filetage conique américain
Filets NPTF
Le filetage américain à joint sec rend inutile l'utilisation d'un matériau d'étanchéité
D'autres types de filetages moins courants sont :
- Filets UNS
(Unified National Special Thread) - filetage américain conique, utilisé par Coca-Cola
- Filets UNF ou NF
(Unified National Fine Thread) - filetage fin conique américain, utilisé par Coca-Cola.
- Filets ML
(Male Flare) - 1/4 mâle correspond à 7/16-20 UNF, 3/8 correspond à 5/8-18 UNF
- Filets FFL
(évasement femelle) - femelle 1/4 correspond à 7/16-20 UNF, 3/8 correspond à 5/8-18 UNF

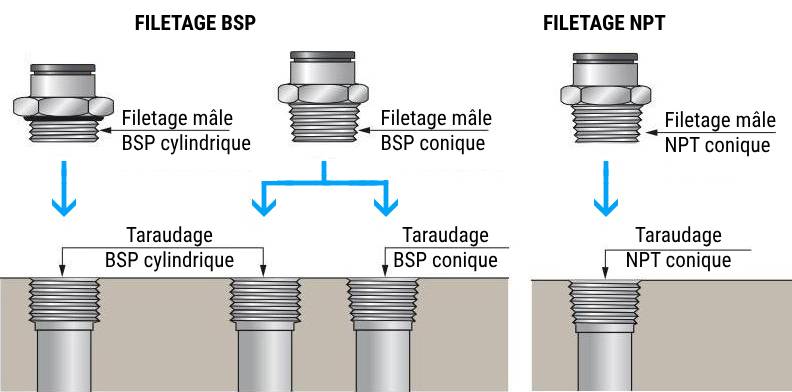

Compatibilité des filetages
Un filetage mâle BSPT (conique) peut s'adapter à un filetage femelle BSPT (conique) ou BSPP (parallèle), car le cône du mâle s'adaptera de la même manière à un filetage cylindrique. Dans le cas de l'utilisation d'un taraud conique sur une femelle parallèle, l'utilisation d'un matériau d'étanchéité est recommandée pour assurer l'étanchéité du joint. Toutefois, un filetage mâle BSPP (parallèle) ne s'insère que dans un filetage femelle cylindrique (BSPP), car il est impossible de l'insérer dans un logement conique.
Les filetages BSP et NPT ne sont pas interchangeables, car ils ont un pas et un angle de dépouille différents.
